在 Android 中实现 iOS 液态玻璃效果(二：折射与渗透效果)

概述

本文解析了 iOS 26 中液态玻璃效果的实现原理，包括折射机制和渗透效果的数学模型。

技术架构

液态玻璃效果主要由两个核心组件构成：

1. 折射系统 (Refraction System) - 负责光线弯曲和视觉扭曲效果
2. 渗透系统 (Penetration System) - 负责颜色吸收和材质质感模拟

1. 折射系统 (Refraction System)

1.1 系统概述

iOS 的液态玻璃折射系统采用双层折射架构，包含内折射和外折射两个独立的处理层。

1.2 内折射 (Inner Refraction)

内折射是液态玻璃效果的核心组件，通过以下关键参数进行精确控制：

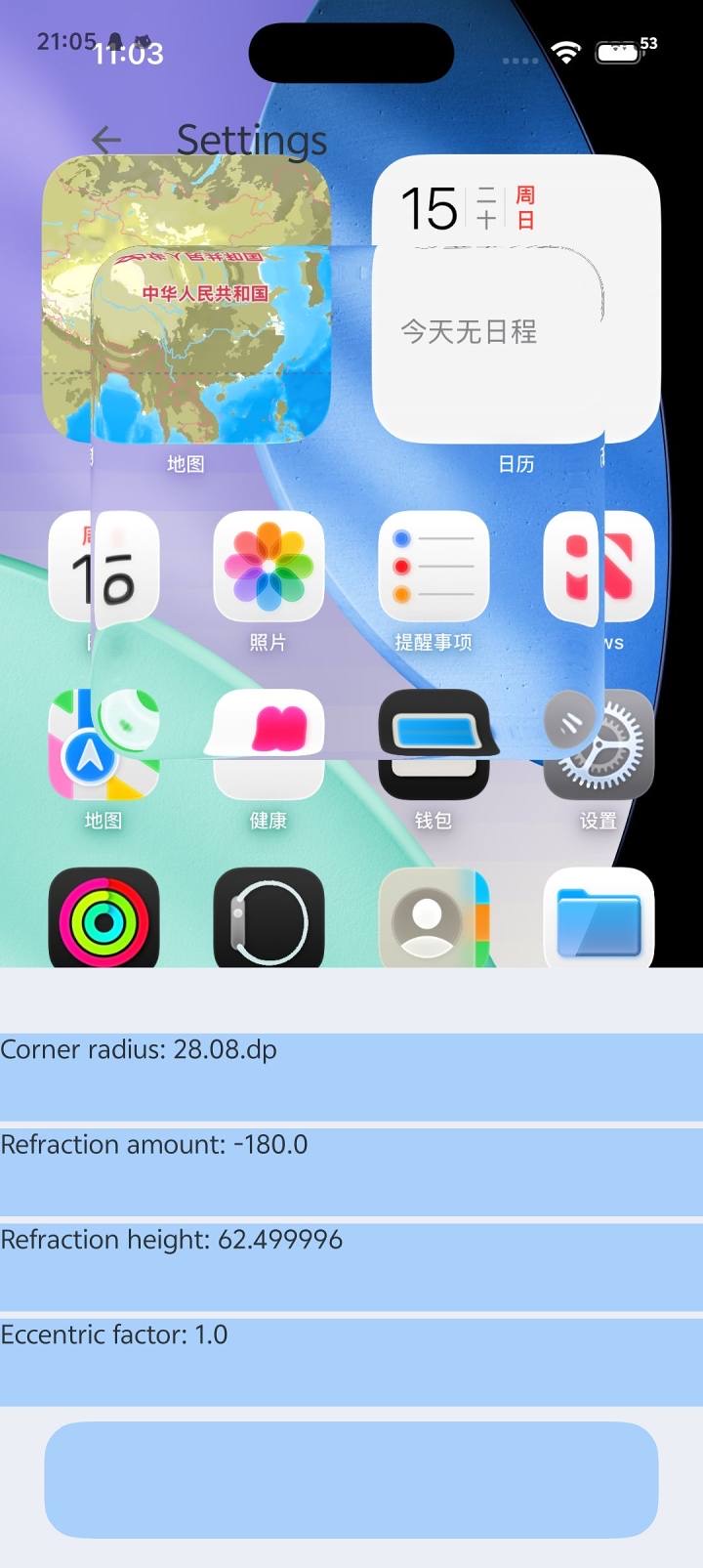

1.2.1 折射量 (Refraction Amount)

技术特性：

• 数值范围： 负数值，控制折射内容的强度
• 视觉影响： 绝对值越大，边缘直角效果越明显
• 计算权重： 直接影响最终折射距离的计算结果

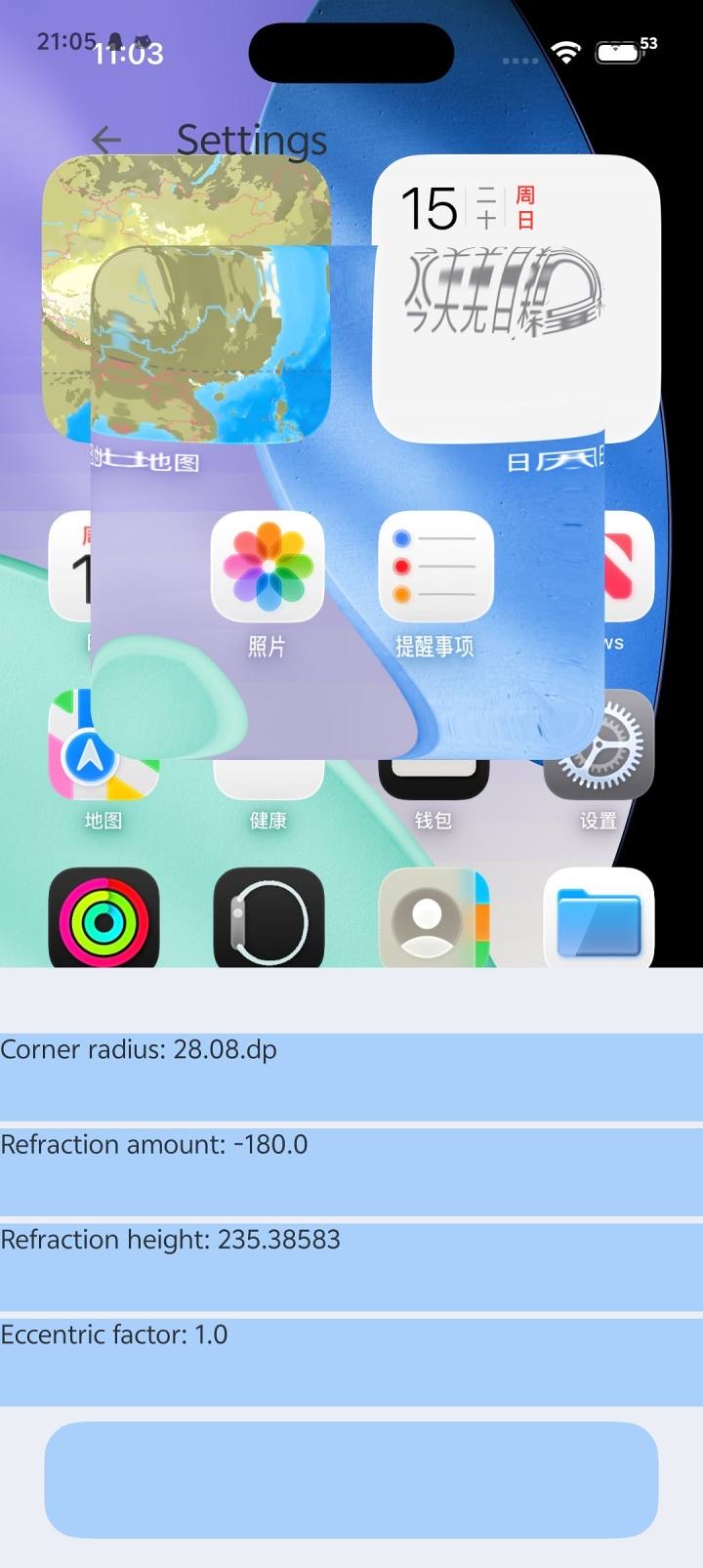

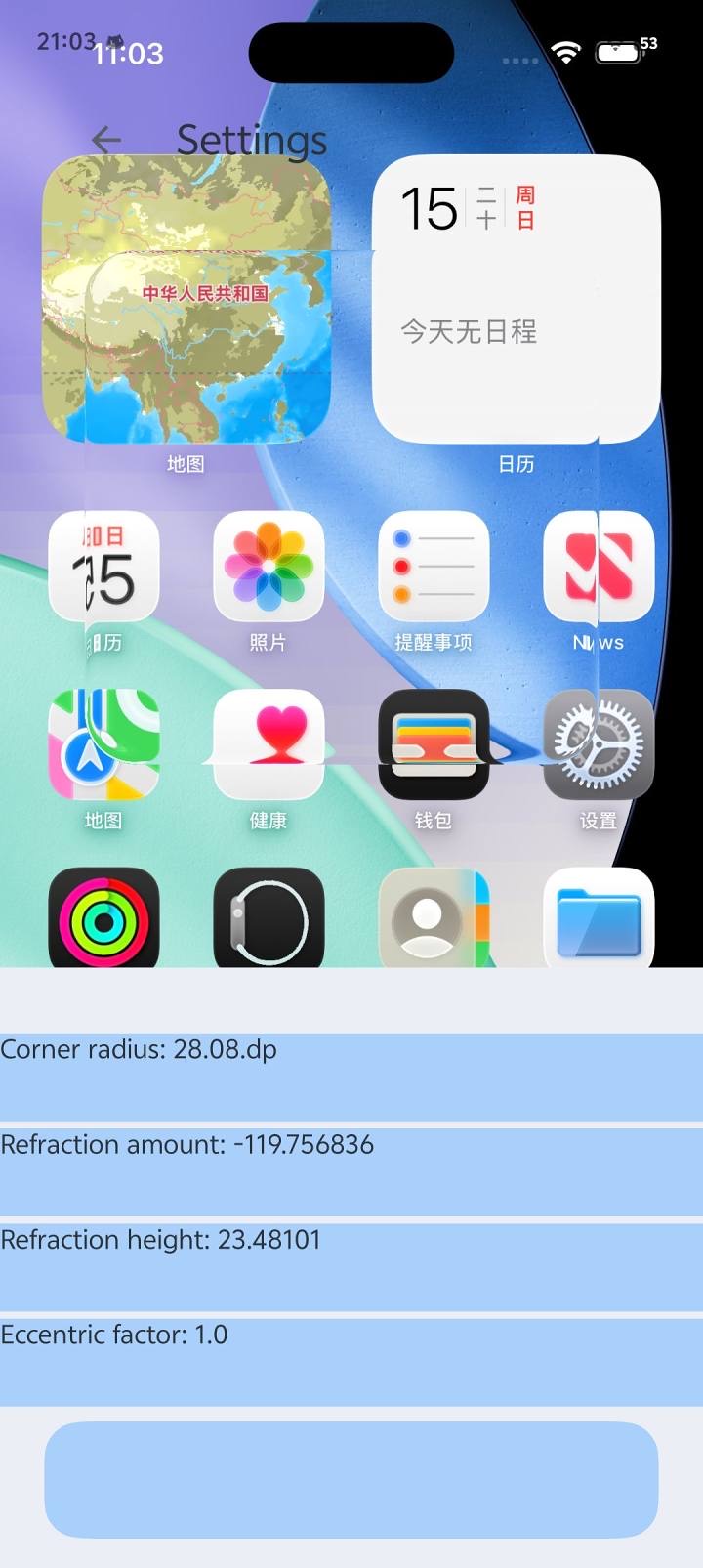

1.2.2 折射高度 (Refraction Height)

技术特性：

• 视觉效果： 数值越大，玻璃边缘视觉厚度越明显
• 边界稳定性： 在折射量固定时，最外边界颜色保持恒定
• 性能优化： 影响SDF计算的精度要求

1.3 离心效果 (Centrifugal Effect)

1.3.1 标准离心模式

实现机制：

• 折射方向由两个向量合成：SDF梯度向量 + 中心点相对方向向量
• 产生从中心向外扩散的视觉效果
• 适用于大部分UI组件

1.3.2 纯梯度模式

应用场景：

• 主要用于锁屏界面
• 折射方向仅由SDF梯度决定
• 提供更加统一的视觉方向性

1.4 外折射 (Outer Refraction)

外折射是一个精细的视觉增强层，将周围环境的颜色信息折射到玻璃外侧边缘，增强材质的真实感和深度感。

1.5 渗色效果 (Color Bleeding)

渗色效果与高斯模糊协同工作，创造更加自然的光线扩散效果。

1.6 折射数学模型

1.6.1 核心计算公式

基于深入的逆向工程分析，折射系统的数学模型如下：

// 圆映射函数 - 使用1/4圆函数
float C(float x) {
    return sqrt(1.0 - x * x); // 1/4圆函数
}

// 折射距离计算
float refractionDistance = C(1.0 - sdf / refractionHeight) * refractionAmount;

// 折射方向计算（需要归一化）
vec2 refractionDirection = normalize(sdfGradient + normalizedCenterOffset);
// 注意：移除 normalizedCenterOffset 可消除离心效果

// 最终坐标变换
vec2 refractedCoord = originalCoord + refractionDistance * refractionDirection;

1.6.2 参数说明

2. 渗透系统 (Penetration System)

2.1 系统原理

渗透效果模拟了真实玻璃材质对不同颜色光线的选择性透过特性。高灰度值（偏白色）的内容更难穿透玻璃表面，产生类似塑料材质的”吸色”视觉效果。

2.2 视觉效果展示

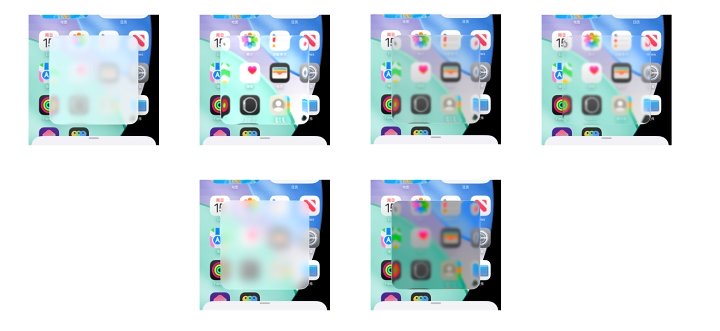

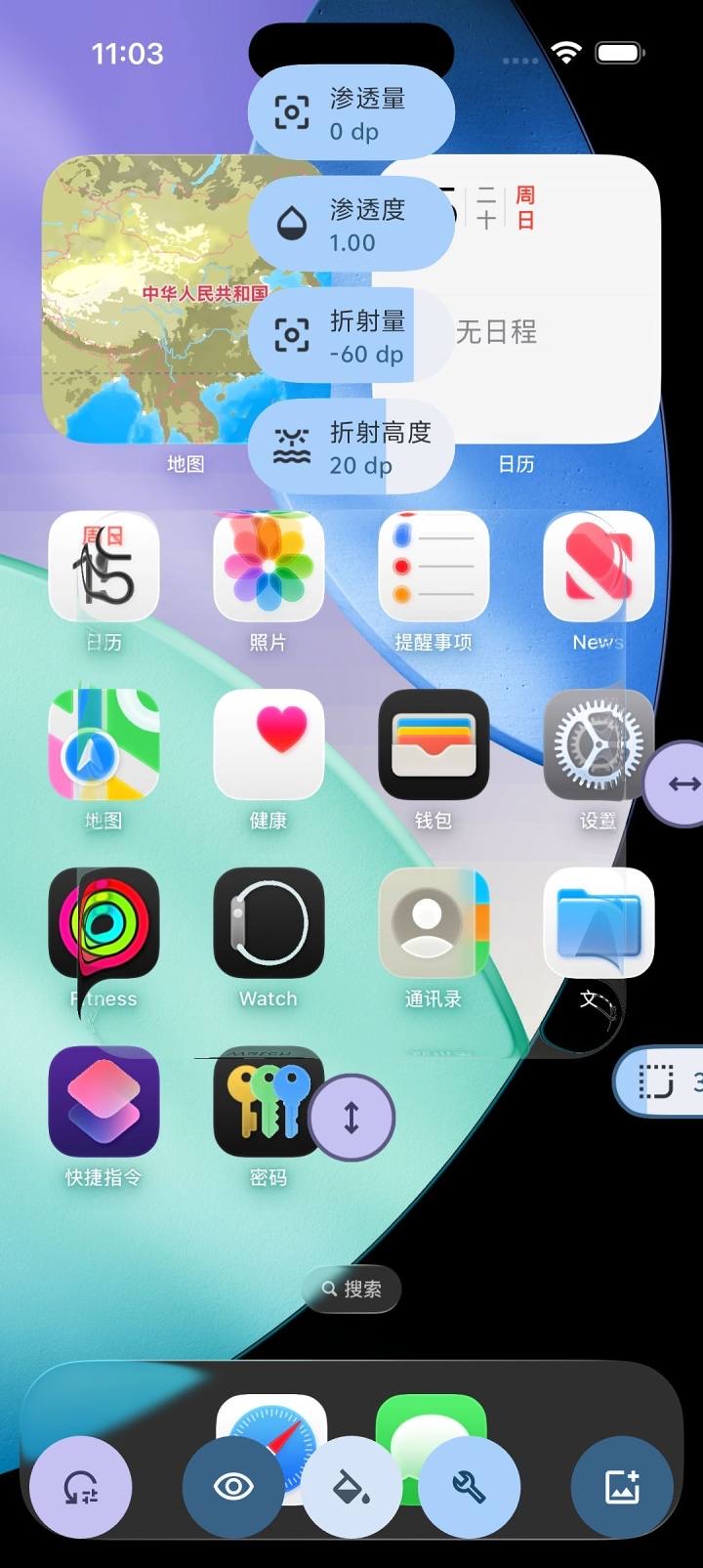

2.2.1 渗透量对比

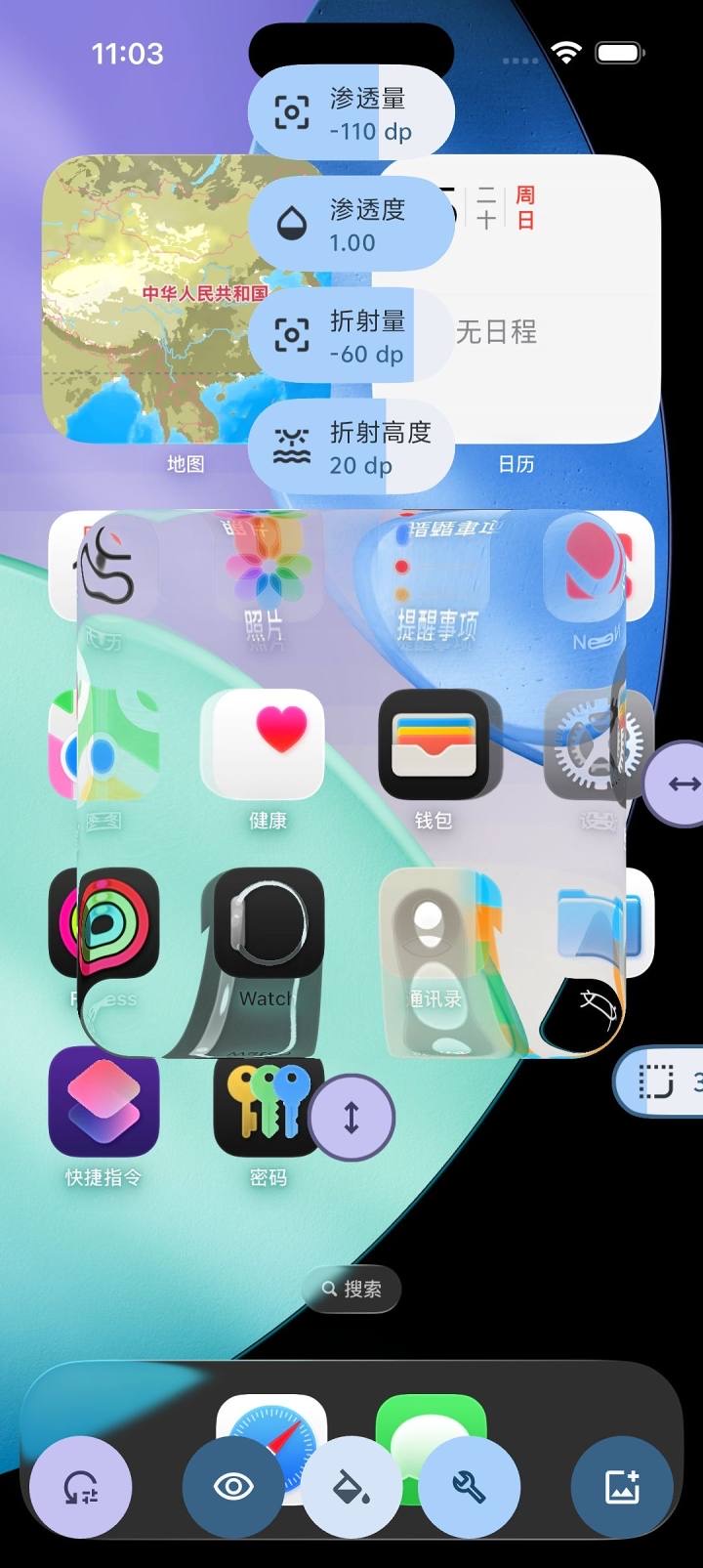

2.2.2 吸色效果

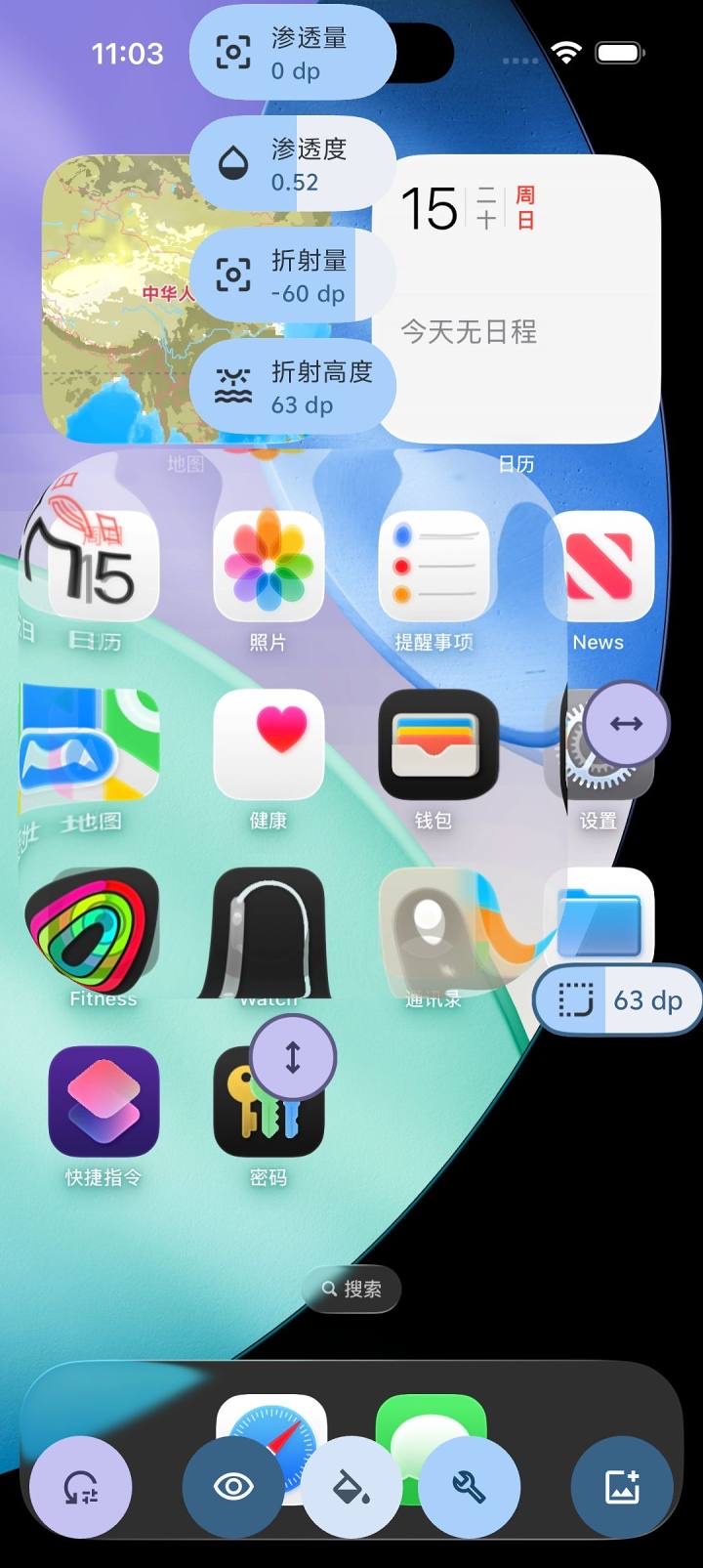

2.2.3 混合渲染

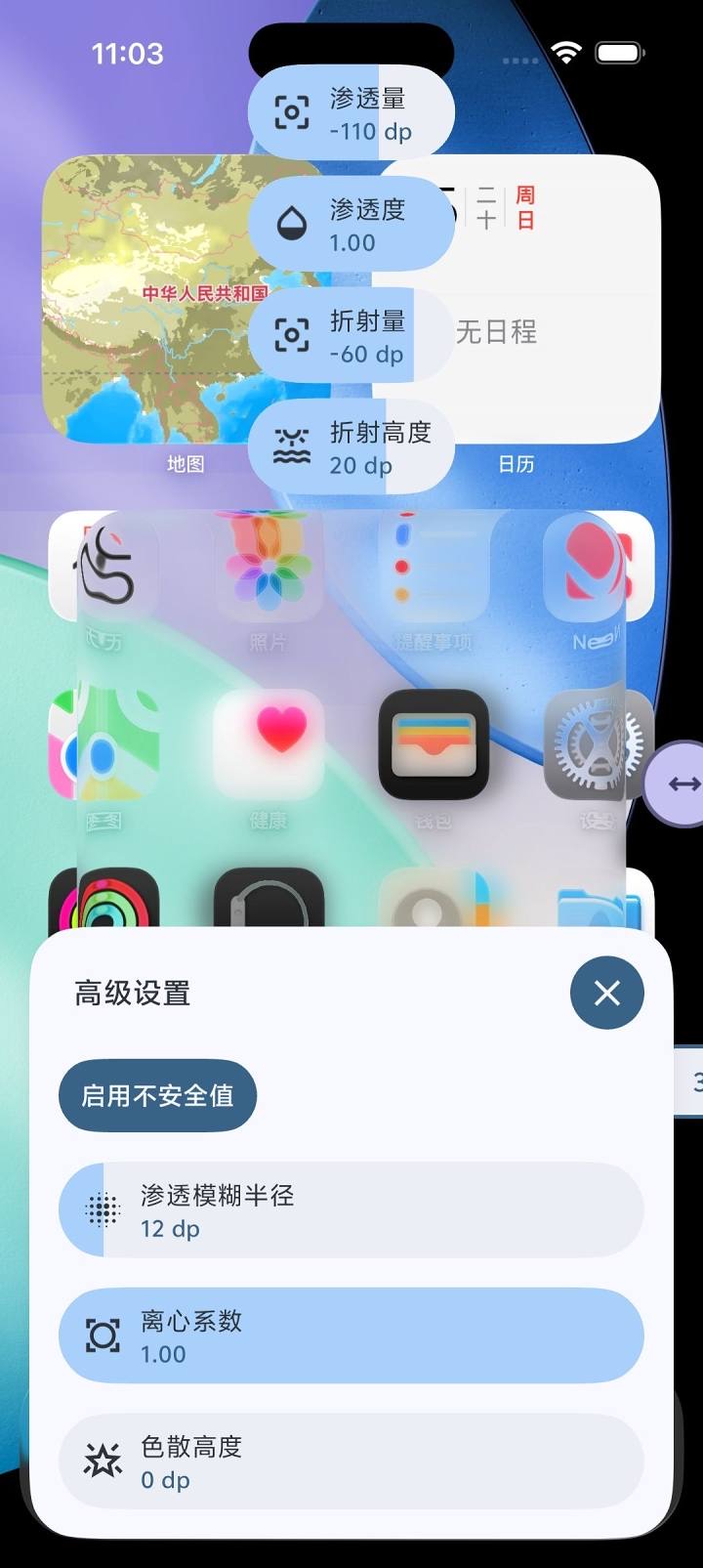

2.2.4 高斯模糊集成

2.3 技术参数

2.3.1 渗透量 (Penetration Amount)

• 功能： 控制颜色吸收的强度
• 数值特性： 通常为负值，绝对值越大吸收效果越明显
• 性能影响： 影响像素级别的颜色计算复杂度

2.3.2 混合模式 (Blending Mode)

• 折射-渗透混合： 支持任意比例的效果混合
• 常用配置： 50% 折射 + 50% 渗透
• 实时调节： 支持动态调整混合比例

2.3.3 高斯模糊集成

• 模糊半径： 可配置的模糊强度
• 性能警告： 过大的模糊半径可能导致滑动时的视觉跳变
• 优化建议： 根据设备性能动态调整模糊参数

3. 性能优化建议

3.1 计算优化

• SDF预计算： 对静态几何体预计算SDF值
• 梯度缓存： 缓存常用的梯度计算结果
• LOD系统： 根据距离调整计算精度

3.2 渲染优化

• 分层渲染： 分离折射和渗透的渲染通道
• 纹理压缩： 使用适当的纹理格式减少带宽
• 批处理： 合并相似的玻璃效果对象

4. 实现注意事项

4.1 数值稳定性

• 确保SDF计算的数值稳定性
• 避免除零和数值溢出
• 使用适当的浮点精度

4.2 边界处理

• 正确处理几何体边界的折射计算
• 避免边界处的视觉伪影
• 实现平滑的过渡效果

4.3 兼容性考虑

• 不同GPU架构的着色器兼容性
• 移动设备的性能限制
• 不同屏幕分辨率的适配
